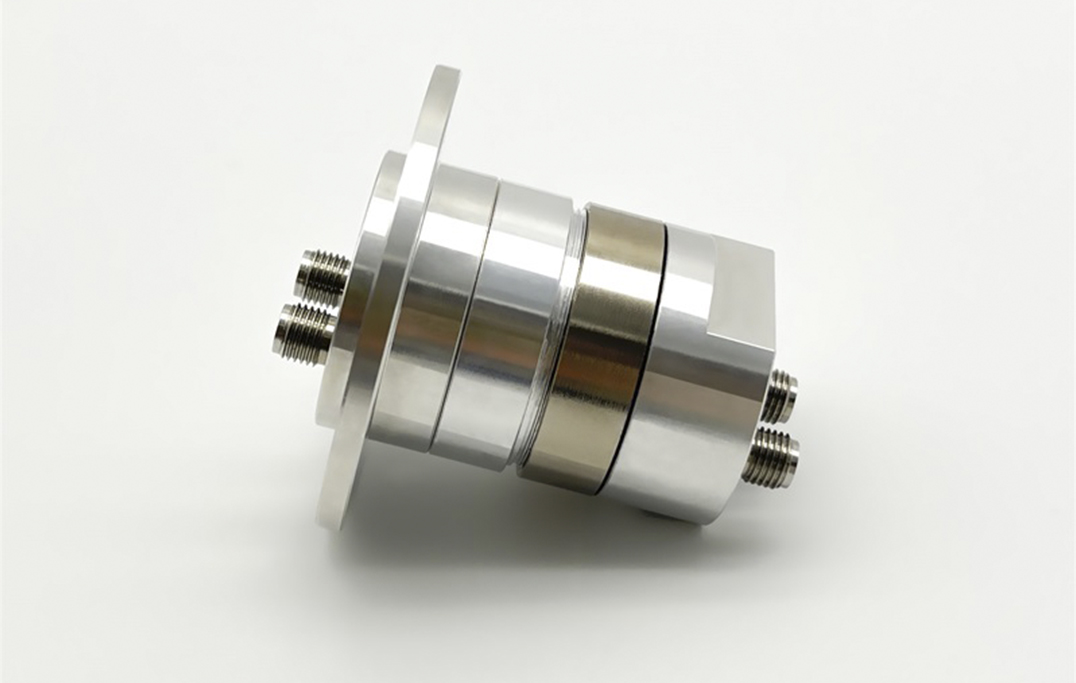

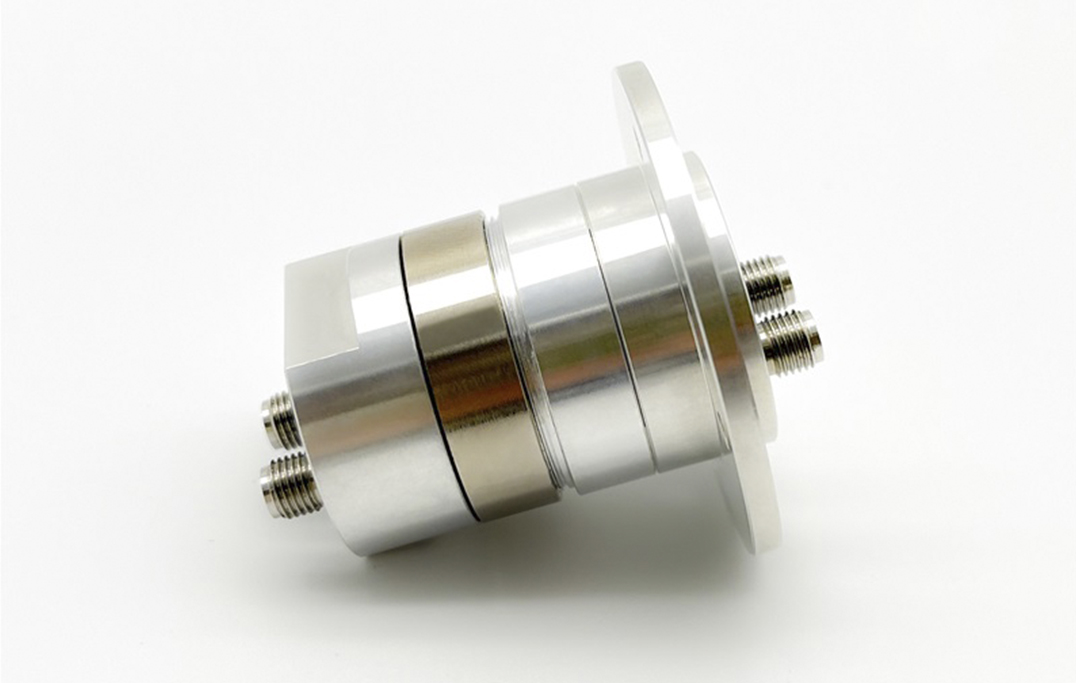

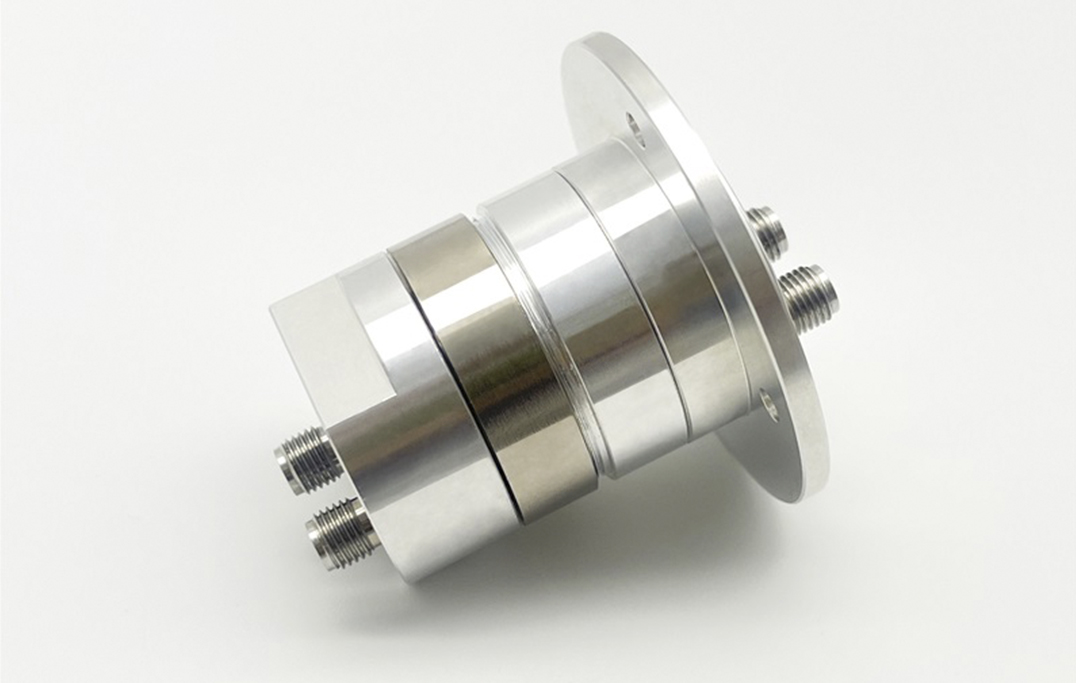

SRF-201 型射頻滑環

射頻滑環又稱射頻旋轉關節、同軸旋轉關節等，它是機械掃描式雷達、干擾機等天線饋電系統中的重要器件，主要用于雷達、通信中的旋轉天線與固定收、發設備間的連接，要求360°連續旋轉。作用是在天線360°連續旋轉掃描時，實現旋轉端和固定端射頻信號連續、穩定的傳輸，既要滿足轉動靈活、結構可靠要求，又要滿足插損、駐波比等電氣指標要求。 工作頻率DC-4.5GHz/DC-4.5GHz，兩端SMA-F 接口。 通道1：駐波比≤1.2，插損≤0.25dB 通道2：駐波比≤1.5，插損≤0.3dB 通道隔離度≥50dB，工作溫度-45～+70℃ 最大轉速60rpm，工作壽命≥500萬轉。 安裝直徑32mm，方便電滑環集成裝配。 可應用于雷達天線、車載、船載、機載動中通、測試轉臺、光電吊艙、攝影搖臂等場景。
